| 弹簧微启式高压焊接式安全阀的详细资料： |  |

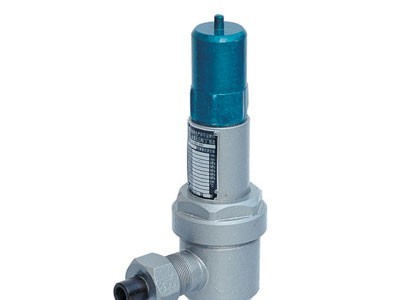

| A61Y-160-320弹簧微启式高压安全阀(焊接式) 适用于工作温度≤200℃的空气、氨、石油气等介质的设备和 管路上。A61Y-160P,A61Y-320P不锈钢焊接安全阀型适用于温度 ≤200℃有腐蚀性的气体或液体的设备和管路上，作为超压 保护装置。 | 安全阀型号：A61Y | 公称通径：10MM-25MM | 使用压力：16MPA-32MPA | | 连接方式：焊接式.带活动接头 | 安全阀形式：弹簧式 | 主要功能：泄压保护作用 | | 使用介质：空气、氨、石油气、腐蚀性气体 | 安全阀材质：铸钢.不锈钢 | 标准：机械部标准或定做非标 | 焊接式弹簧高压安全阀主要零部件材料 | NO. | 零件名称 | A61H-C A61Y-C材料 | A61Y-P材料 | | 1 | 接头 | 20 | 1Cr18Ni9Ti | | 2 | 接头螺母 | 35 | 1Cr18Ni9Ti | | 3 | 阀座 | 2Cr13 | 1Cr18Ni9Ti | | 4 | 阀体 | 35/35CrMoA | 1Cr18Ni9Ti | | 5 | 阀瓣 | 2Cr13 | 1Cr18Ni9Ti | | 6 | 导向套 | 2Cr13 | 1Cr18Ni9Ti | | 7 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 | | 8 | 阀杆 | 2Cr13 | 2Cr13 | | 9 | 阀盖 | ZG230-450 | 1Cr18Ni9Ti | | 10 | 调节螺杆 | 45 | 2Cr13 | | 11 | 阀帽 | ZG200-400 | 1Cr18Ni9Ti | | 12 | 密封面材料 | "Y"型堆焊Co基硬质合金,"H"型堆焊D507 | 焊接式弹簧高压安全阀外形尺寸和连接尺寸 | 公称压力 | 公称通径 | 尺寸 | | do | D | D1 | D2 | L | L1 | H | | 16 | 10 | 6 | 17 | 14 | 12 | 115 | 135 | 78 | | 15 | 8 | 22 | 18 | 16 | 115 | 135 | 85 | | 20 | 10 | 28 | 22 | 20 | 115 | 135 | 135 | | 25 | 12 | 35 | 26 | 24 | 160 | 165 | 142 | | 32 | 10 | 6 | 22 | 14 | 12 | 115 | 135 | 80 | | 15 | 8 | 25 | 17 | 15 | 115 | 135 | 90 | | 20 | 10 | 30 | 22 | 20 | 115 | 135 | 140 | | 25 | 12 | 38 | 26 | 24 | 160 | 165 | 148 | |
订购注意事项：1、请在订货时提供详细型号、压力、口径、材质、介质、温度、交货地地、交货时间。2、本信息显示的安全阀简图、结构图、结构参数（型号规格、公称通经、压力范围）仅供选型参考之用，3、了解更多关于安全阀的信息，了解关于弹簧式安全阀方面的信息，了解关于电站锅炉安全阀的信息。此信息是由禹轩阀门有限公司提供小编对安全阀知识水平有限，深入详细技术与解决方案请向我司技术部咨询
